Geräteigenschaften

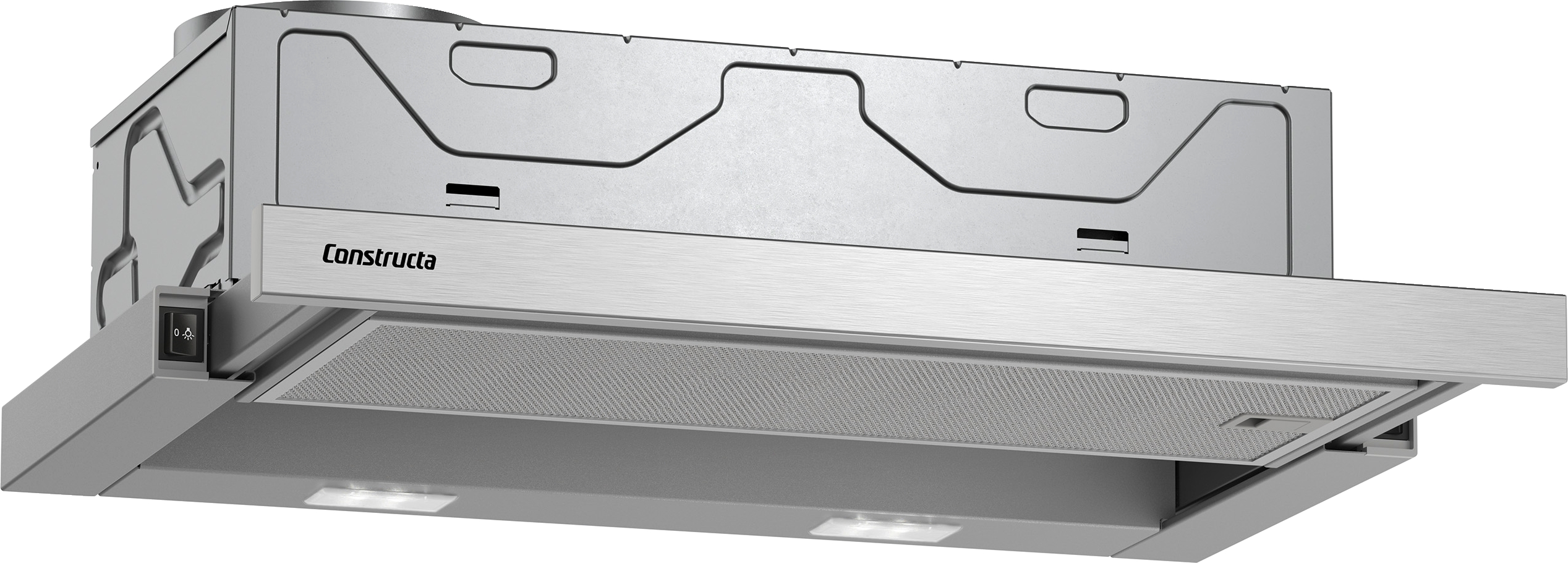

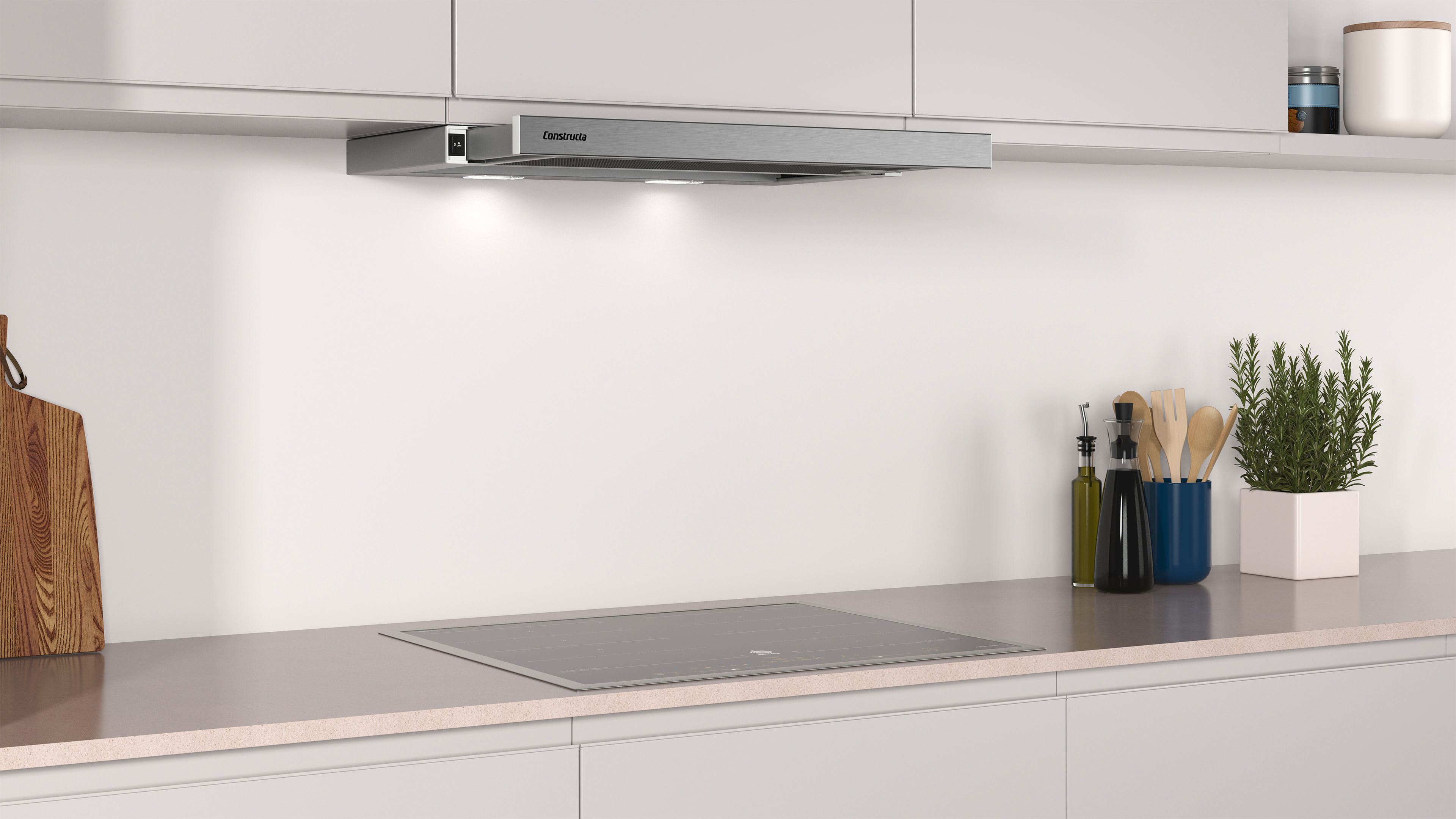

Beschreibung | Bauform60 cmFür Abluft- oder UmluftbetriebFür Umluftbetrieb wird ein Standard Umluftset (Sonderzubehör) benötigtDesignKomfortAutomatisches Ein- und Ausschalten beiBetätigung des TeleskopauszugesWippenschalterLüfterleistung 3-stufigAusstattungGleichmäßige, helle Beleuchtung mit 2 x 1,5W LED-ModulFarbtemperatur: 3500 KBeleuchtungsstärke: 131 luxKassette mit AlurahmenLanglebiger Metall-Fettfilter, spülmaschinengeeignetBetriebsart und LeistungAbluftleistung nach EN 61591max. 389 m³/hGeräuschwerte nach EN 60704-2-13 max. Normalstufe Abluftbetrieb: Geräusch, höchste Normal-Stufe: 67 dB dB(A) re 1 pWGeräusch min./max. Normalstufe: 59/67 dB1 einflutig liegend. KondensatormotorKondensatormotorPlanungs- und InstallationsinformationZum Einbau in 60 cm breiten OberschrankGerätemaße (HxBxT): 203 x 598 x 290 mmEinbaumaße (HxBxT): 162 x 526 x 290 mmAbluftstutzen Ø 150 mm (Ø 120 mm beiliegend)Länge Anschlusskabel: 1.75 m mit SteckerUmwelt und SicherheitEnergieeffizienzklasse: B (auf einer Energieeffizienzklassen-Skala von A+++ bis D)Durchschnittlicher Energieverbrauch: 41.1 kWh/Jahr*Lüfter-Effizienzklasse: C*Beleuchtungs-Effizienzklasse: A*Fettfilter-Effizienzklasse: B*Gesamtanschlusswert: 108 W |
---|---|
Energieeffizienzklasse | B, Skala: von A+++ bis D |
Verbauungsart | Eingebaut |
Breite | 598 |
Höhe | 179 |
Tiefe | 290 |
CHIMNEY_HEIGHT_EXHAUST_MAX | 203 |
CHIMNEY_HEIGHT_EXHAUST_MIN | 203 |
CHIMNEY_HEIGHT_RECIRC_MAX | 203 |
CHIMNEY_HEIGHT_RECIRC_MIN | 203 |
Nischentiefe | 290 |
Durchschn. Jahresverbrauch Energie | 41.1 |
Anwendung der EU-Energieverbrauchsrichtlinie | Ja |
Volume | 71.424 |
Bruttogewicht | 9.8 |
Nettogewicht | 8.4 |
Nischenbreite maximal | 526 |
Nischenbreite minimal | 526 |
28673058 |
Weitere Funktionen
Luftstrom verstärkt (2010/30/EU) | 0.0 |
---|---|
Max. Luftmenge | 388 |
Mindestluftstrom | 258.7 |
Durchmesser Abluftstutzen | 120 / 150 |
Farbe Gehäuse | Silbermetallic |
Flüssigkeitsdynamik-Effizienzklasse (2010/30/EC) | C |
Flüssigkeitsdynamik-Effizienz (2010/30/EU) | 18.7 |
Fettfilter-Effizienzklasse (2010/30/EU) | B |
Fettfilter-Effizienz (2010/30/EU) | 86.6 |

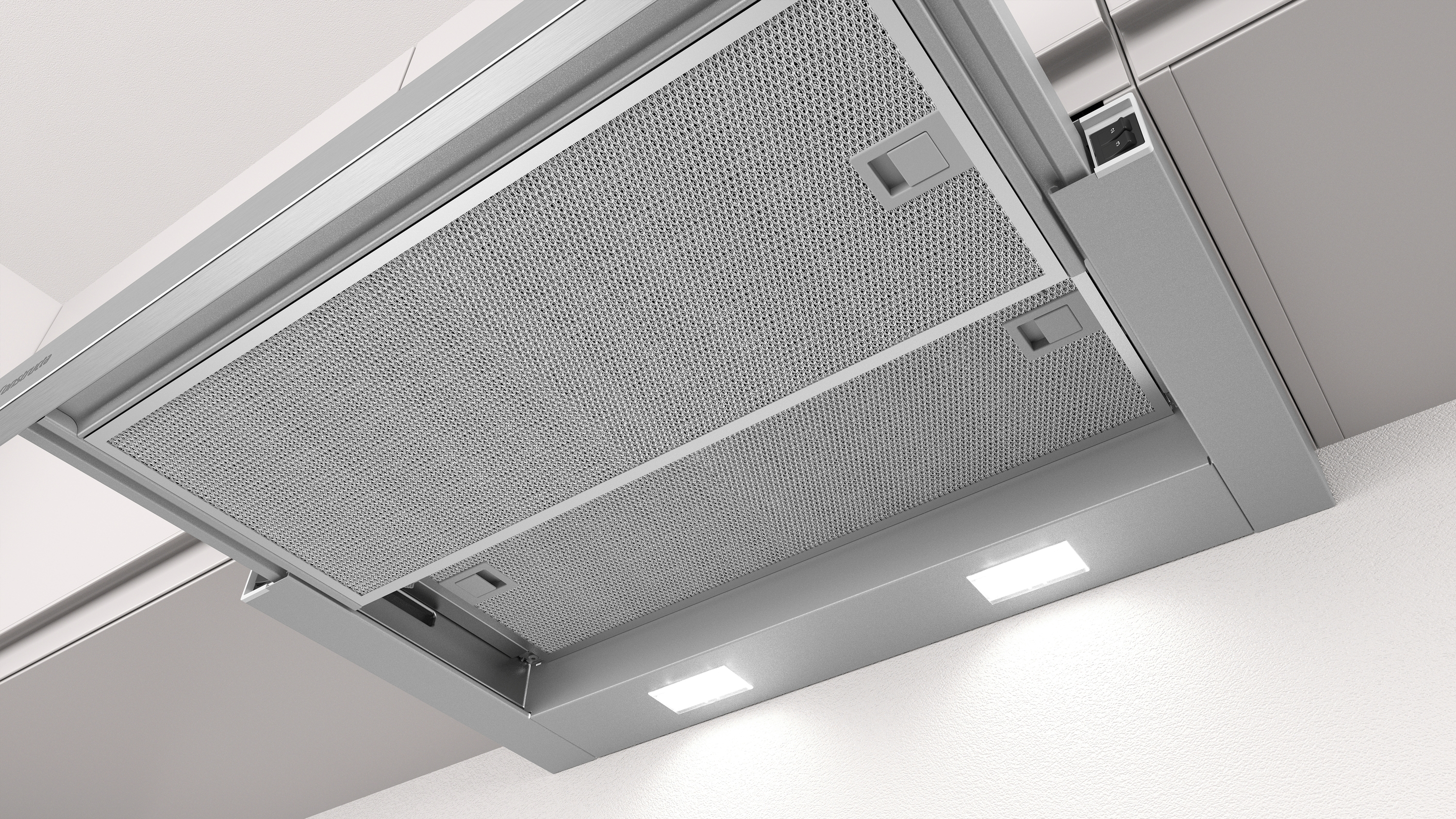

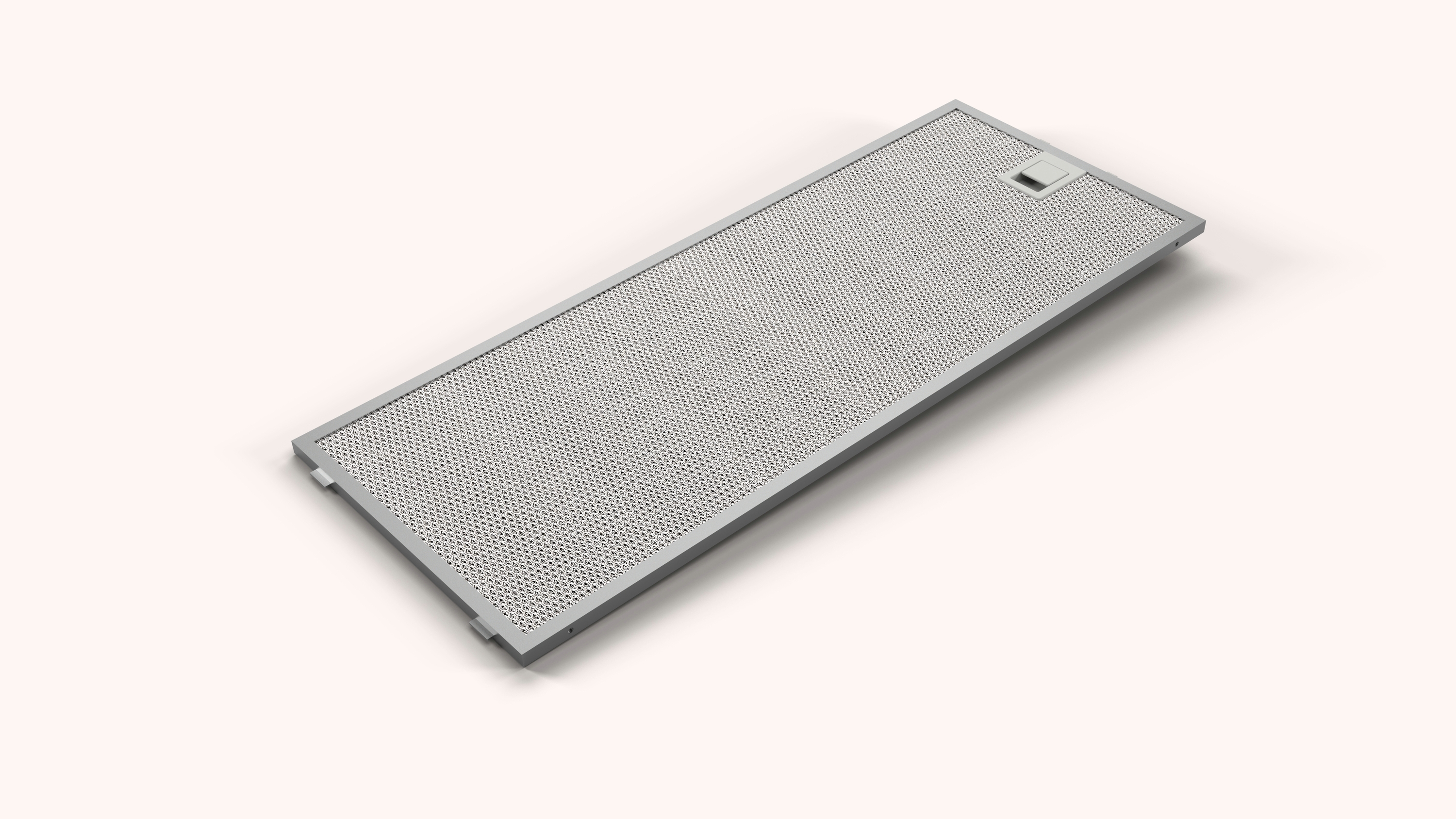

Material Fettfilter | Aluminium waschbar |
Gesamtleistung Lampen | 3 |
Art der verwendeten Leuchten | LED |
Beleuchtungs-Effizienzklasse (2010/30/EC) | A |
Beleuchtungs-Effizienz (2010/30/EC) | 43.7 |
Anzahl Lampen | 2 |
Gesamtlichtstärke | 131 |

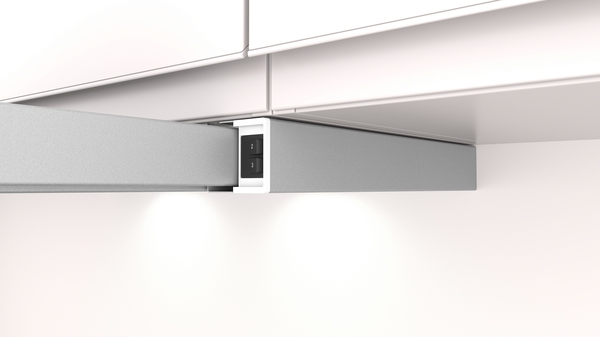

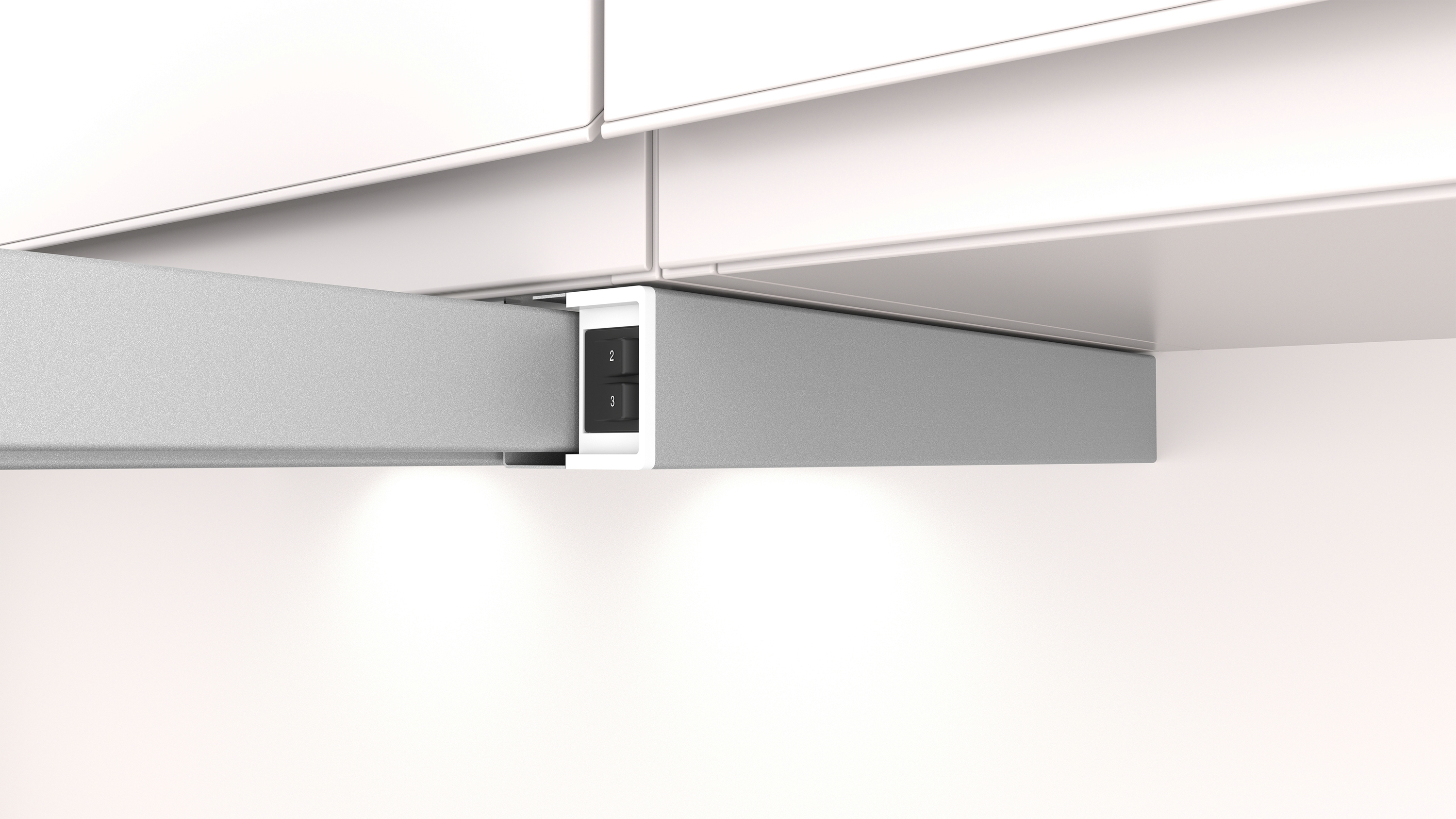

Manuelle Bedienelemente | Wippenschalter |
Materialeigenschaft | verzinkt |
Max. Gebläseleistung - Abluftbetrieb | 388 |
Max. Gebläseleistung - Umluftbetrieb | 196 |
Schallleistung dB | 67 |
Rückstauklappe | Nein |
Geruchsfilter | Nein |
Art der Luftführung | Umrüstbar |
Energieverbrauch im ausgeschalteten Modus - neu (2010/30/EU) | 0.00 |
Externes Informationssystem | Nein |
Lautstärke bei max. Drehzahl (2010/30/EC) | 67 |
Lautstärke bei min. Drehzahl (2010/30/EC) | 59 |
Anzahl der Geschwindigkeitseinstellungen | 3 |
Gesamtgebläseleistung | 105 |
Bauart | Flachschirmhaube |
28673058 |
Allgemeine Gerätfunktionen
Optionales Zubehör | CZ5145X5, CZ51ITI1X4 |
---|---|
Approbationszertifikate | CE, VDE |
Anschlusswert | 108 |
Bedienelemente | Wippenschalter |
Steuerung | Mechanisch |
Länge Anschlusskabel | 175 |
Absicherung | 10 |
Frequenz | 50 |
Art der Installation | Eingebaut |
Steckerart | Schuko-/Gardy.m.Erdung |
USP 1 | 3-stufige Lüfterleistung: Immer frische Luft – mit Wippenschalter in 3 Stufen einstellbar. |
USP 2 | Langlebiger Metall-Fettfilter: Schnelle und einfache Reinigung möglich, spülmaschinengeeignet. |
USP 3 | Made in Germany: Qualität hergestellt in Deutschland. |
Spannung | 220-240 |
28673058 |
Weitere Funktionen
28673058 |
Weitere Funktionen
Lage Gebläse | Motor im Gehäuse |
---|---|
Anzahl der Gebläse | 1 |
28673058 |
Weitere Funktionen
28673058 |
